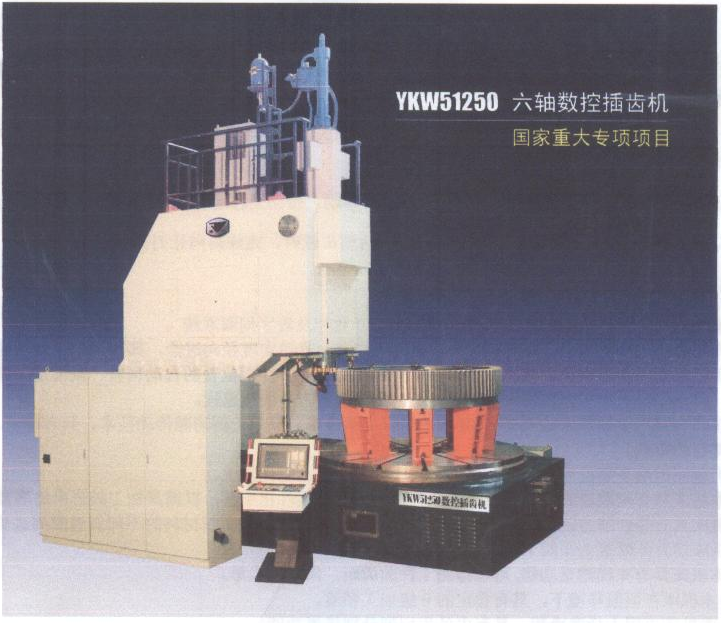

YKW51250數控插齒機

一、機床的主要用途特點

本機床為大型高效精密數控插齒機，其產品主要應用于大型船舶、工程機械、大型風力發電機、大型鍛壓設備、大型冶金設備及需要精密分度的大型裝備等。

本機床特別適用于加工大直徑、大模數、高精度、大齒寬齒輪及深孔內齒輪，并適用于加工任意螺旋角的斜齒圓柱齒輪。

二、機床的主要性能和結構

1、本機床采用床身與工作臺對接布局，立柱在床身上移動，具有斜向讓刀功能。

2、本機床采用Siemens 840D數控系統，六軸四聯動。工件回轉軸(C)、刀具回轉軸(C1)、徑向進給軸(X)、主驅動軸(SP2)均具有全閉環反饋功能。

3、本機床采用液壓伺服主驅動技術，可以實現沖程長度和沖程位置的自動調整、精密定位和自適應無級調速；可以實現大切削力高效加工和2倍于切削速度使刀具快速返程。

4、工作臺采用主軸靜壓軸承與YRTM軸承組合支承技術和雙蝸輪副消隙傳動技術，具有精密、承重大、無低速爬行的特點。

5、具有電子螺旋導軌功能，可以實現任意螺旋角柔性化加工。

6、本機床具有伺服讓刀功能；無沖擊雙共軛凸輪可以柔性化配備，以滿足加工鼓形齒的需要。

7、機床具有等切削力圓周進給量控制功能，可根據切削面積和切削材料的不同調整圓周進給速度，充分利用機床動力并縮短1/3的工作時間。

8、本機床具有在線測量功能。

9、本機床在恒溫環境下，具有穩定的7級加工精度。

10、本機床采用大功率冷卻，具有內外齒切削分別排屑功能。

三、機床主要技術規格
