一．機床使用范圍

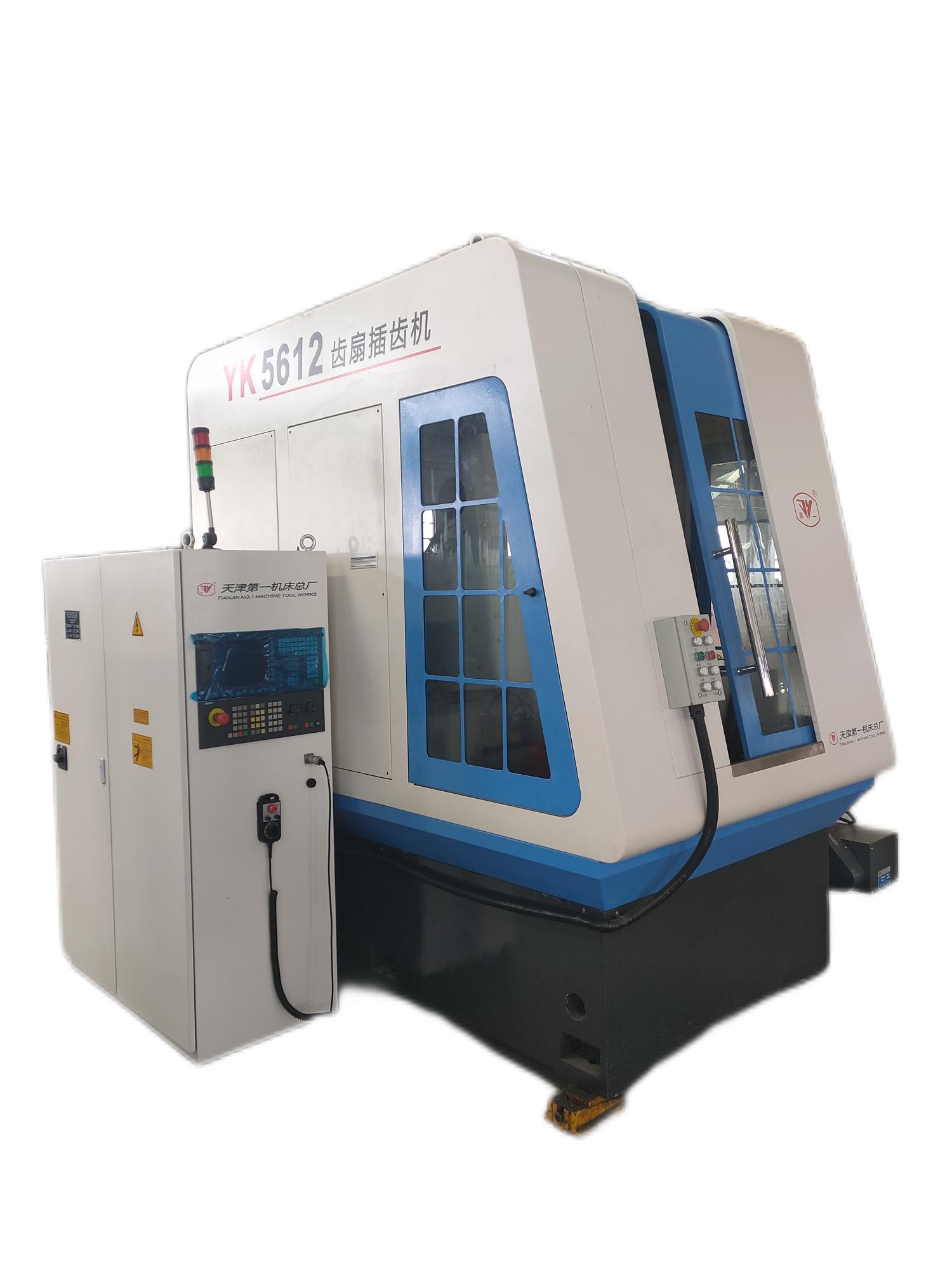

本機床為立柱徑向進給的數控扇形齒輪插齒機。

本機床是專門用于汽車轉向器制造行業加工各種汽車轉向器中定速比、變速比及鼓形齒搖臂軸上的扇形齒輪，尤其適合大批量生產使用。

二．機床的主要性能和結構特點

1．機床為縱向布局，床身、立柱、刀架、工作臺均具有良好的結構及傳動剛性，保證機床的高精度、高可靠性和低噪音。

2．本機床系三軸數控扇形齒輪插齒機。配置德國西門子（SIEMENS）公司的數控系統和伺服系統，實現工作臺回轉，工作臺切向進給和立柱徑向進給的控制。

3．機床主運動采用變頻電機無級變速控制的高剛性滑枕往復運動結構，滑枕每分鐘沖程數可通過數控系統編程控制，并可實現自動轉換。刀具采用梳刀形式。

4．機床采用曲線的雙滾子凸輪讓刀機構，可實現準確、穩定、低噪音的讓刀運動。

5．機床采用高精度變齒厚蝸輪副。

6．機床采用立柱傾斜機構，實現高剛性錐度齒加工。

7．機床配置高性能、高可靠性的功能性部件（數控系統、直線滾動導軌、滾珠絲杠副等），其均采用國內外名牌產品，保證機床的高可靠性和精度保持性。

8．滑枕往復運動采用強力潤滑，工作臺采用定時定量潤滑。

9．機床采用大流量冷卻液系統，保證機床精度的穩定性和刀具的長壽命。

10．機床配備獨立的液壓泵站及安全密封并可配置空調的電氣控制柜。

11．機床可配置美觀、安全、適用的全防護罩，可視性好，操作方便，便于維修。

三．機床主要技術參數
