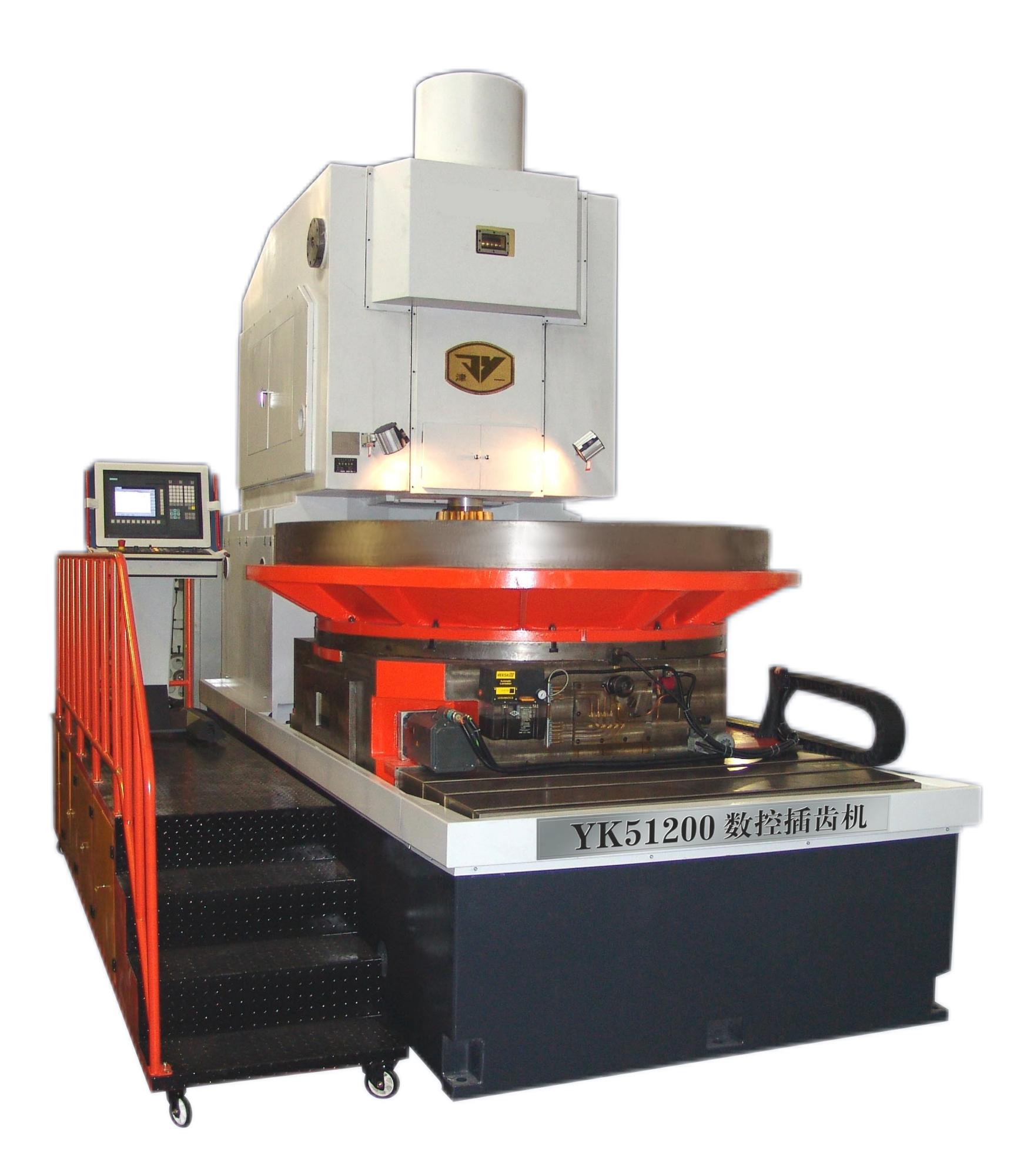

YK51200數控插齒機

一．機床概況

本機床為大規格重型插齒機，特別適合于工程機械、大、中型減速機、礦山機械、風力發電設備回轉支承、國防軍工等制造業的內、外齒圈的使用，并可根據用戶需要采用螺旋導軌和帶有螺旋齒的插齒刀可加工斜齒圓柱齒圈。

二．機床主要性能和結構

1.機床為縱向布局，刀架擺動讓刀，工作臺在三條矩型導軌上實現徑向進給。床身、立柱、刀架、工均具有優良的結構和傳動剛性。

2.機床為四軸數控插齒機，四數控軸為:刀具伺服主軸（S），插齒刀回轉(X軸)、工作臺回轉(Y軸)、工作臺徑向進給(Z軸)。

3.機床主運動采用主軸伺服電機驅動，實現無級調速和自動轉換。

4.刀具主軸往復運動采用我廠獨特的刀軸為零度蝸桿，扇形蝸輪擺動帶動刀軸往復運動的高剛性傳動裝置保證了刀具主軸充余的切削力。

5.機床刀軸有自動上停功能，并采用新型的結構實現上提拉功能，適合加工深孔內齒。

6.刀架采用內置彈簧和新型刀具接套結構。

7.機床采用新型雙滾子凸輪雙向讓刀結構，可實現準確、穩定低噪聲的讓刀運動。

8.機床具有斜向讓刀功能，可防止切內齒或斜齒時發生干涉現象。

9.機床配置安全防護罩，可防止油污外濺，工況可視性好，操作方便，并配有自動排屑器。

10.機床刀架采用獨立的強力潤滑系統，其余部分是定時定量潤滑，配備沖屑?xì)鈽尅?/span>

11.機床配置德國西門子(SIEMENS)公司828D數控及數字伺服系統，獨立密封的電氣控制柜可配置空調。

12.機床采用大流量冷卻，整體床身為冷卻油池(400升)，及時帶走切削熱量，精度穩定。

13.機床具有獨立的液壓站，回油及時，不產生混油現象。

14.可以按用戶的要求加高中床身，配置不同直徑的刀具接刀套

15.加工齒輪工作精度可達到6級精度。

三．機床主要技術參數
