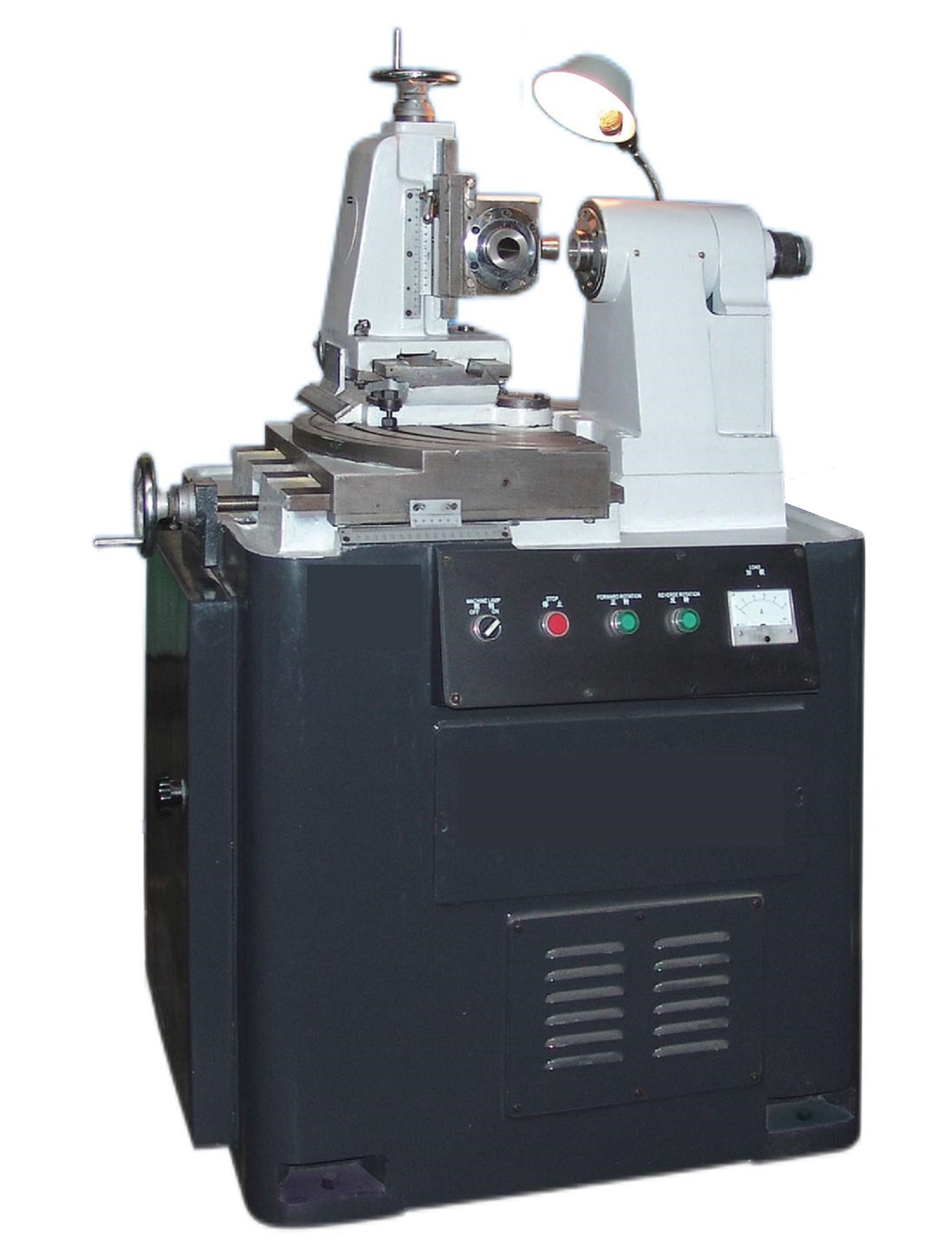

Y9512齒輪滾動檢查機
一． 機床的用途和適用范圍 ：
本機床用于檢查直徑在125mm以下的直齒錐齒輪，弧齒錐齒輪及準雙曲面齒輪副接觸區的位置，齒輪副的噪音，側隙及安裝距等。
該機床可根據檢查接觸區位置的結果，作為調整錐齒輪加工機床坐標位置數據。
當主動軸箱與制動軸箱成180°位置時，本機床尚可檢查中心距35mm以下的圓柱齒輪副的接觸和噪音。
二．機床的主要規格：
檢查圓錐齒輪的最大直徑
| 當傳動比i=10:1,兩主軸之間夾角成90°時 | 125 mm | |
當傳動比i=1:1,兩主軸之間夾角成任意角度時 | 80 mm | ||
檢查圓柱齒輪副的最大中心距 | 35 mm | ||
從動箱垂直位移量 | 向上 35 mm | ||
向下 35 mm | |||
制動箱與主動箱之間的夾角 | 最小45° | ||
最大180° | |||
兩主軸箱之間夾角為90°時，主動軸中心到制動軸端面的距離
| 最小0 mm | ||
最大100 mm | |||
兩主軸箱之間夾角為90°時，制動軸中心到主動軸端面的距離
| 最小25 mm | ||
最大140 mm | |||
兩主軸箱之間夾角為180°時，主動主軸端面與制動主軸端面的距離 | 最小25 mm | ||
最大240 mm | |||
主動主軸每分鐘轉速（轉/分） 1000，1500，2500 | |||
主動電機 功率1.1千瓦， 轉速910轉/分 | |||
機床外形尺寸（長x 寬x 高） 1050 x 750 x 1350 mm | |||
機床重量 1000kg | |||
