M7480/1技術文件

機床的用途與特點:

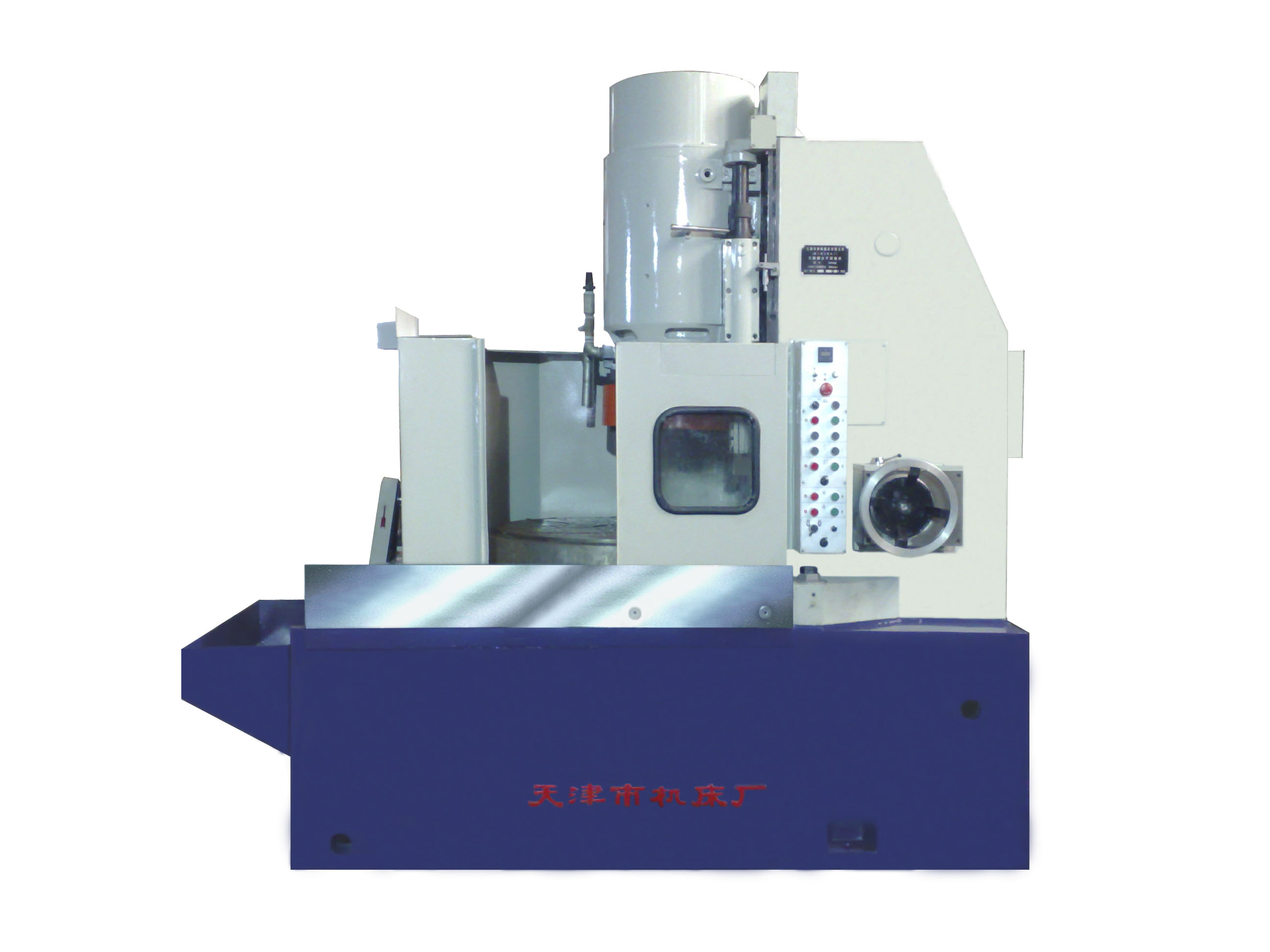

        本機床系普通立軸圓臺平面磨床。能對Ф800mm以內之平面進行磨削加工（工件最大高度350mm），其表面粗糙度Ra值不大于1.25μm，磨削平面對其基面的平行度0.01mm。

        本機床具有電磁工作臺，立式磨頭，利用砂輪端面磨削工件的高效率平面磨床，主要用來粗磨毛坯或磨削一般精度的工件，在大批量生產中獲得高生產率。

        因此，本機特別適用于汽車、拖拉機、軸承、機床等行業中大批量零件的加工。

機床的主要規格、參數

2.1 可磨削最大尺寸（直徑×高度）      ф800×350mm 用新砂輪時

2.2  工作臺中心至磨頭中心之距離        最小/最大  245mm/725mm

2.3  新砂輪下端面至工作臺面最大距離                                350mm

2.4  工作臺轉速(無極)                                                    5-30 r/min

2.5  工作臺移動距離                                                           480mm

2.6  工作臺移動速度                                                          3 m/min

2.7  砂輪尺寸（外徑×內徑×高）                   φ500×φ380×150mm

2.8  砂瓦尺寸                              WT85×100×150×35mm   共八塊

2.9  磨頭垂直移動距離                                                        450mm

2.10磨頭快速移動速度                                                     0.2m/min

2.11磨頭機動進給速度（無級）                         0.08～1.2 mm/min

2.12手輪每圈磨頭垂直移動量                                               0.5mm

2.13手輪每格磨頭垂直移動量                                           0.005mm

2.14電磁工作臺吸力范圍（可調）                                 0～80N/cm

2.15磨頭電機功率                                                                  30kw

2.16磨頭主軸轉速                                                            970r/min

2.17磨頭快速移動電機功率                                                  0.75kw

2.18磨頭快速電機轉數                                                    970 r/min

2.19磨頭機動進給電機功率 /轉速                        2.2KW/1400r/min

2.20工作臺移動電機功率                                                      0.55kw

2.21工作臺移動電機轉數                                               1400 r/min

2.22冷卻泵電機功率                                                            0.45kw

2.23冷卻泵電機轉數                                                     2800 r/min

2.24工作臺旋轉電機功率                                                      5.5KW

2.25工作臺旋轉電機轉數                                              1440 r/min

2.26機床總功率                                                                 約36kw

2.27機床凈重                                                                         約8t

2.28機床凈重                                                                         約9t

2.29機床外形尺寸（長×寬×高）                2640×1253×2481mm
