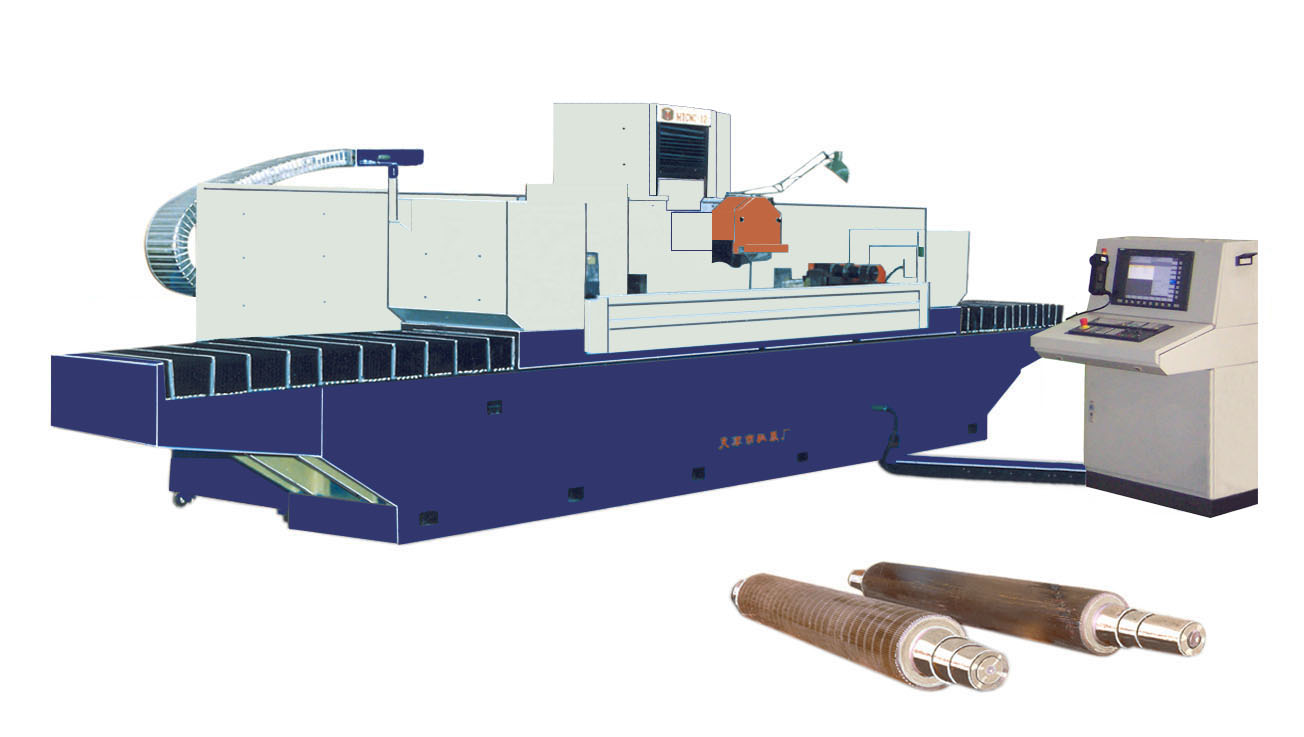

TMCNC-18/1數控瓦楞輥磨床技術文件

一. 主要技術參數

1.工作臺面尺寸（寬×長）: 600×5500mm

2.可磨工件最大直徑: φ650mm

3.最大工件磨削長度:  3500mm

4.分度頭中心距臺面距離: 380mm

5.砂輪中心線至工作臺面距離: Max. 1000mm    Min. 650mm

6.工作臺縱向移動速度：10—6000mm/min

7.磨頭橫向移動速度：10—750mm/min

8.磨頭垂直移動速度：10—600mm/min

9.工作臺縱向最大行程：4500mm

10.拖板橫向最大行程：600mm

11.分度頭可分槽數：任意

12.磨頭垂直微進給量：0.001mm

13.主軸電機功率：11KW   1400r/min

14.工作臺縱向拖動伺服電機：42NM  2000r/min

15.垂直進給伺服電機：7.9NM  3000r/min

16.橫向進給伺服電機：7.9NM  3000r/min

17.數控分度頭旋轉伺服電機：16.6NM  2000r/min

18.修整器垂直移動電機：1.65NM  6000r/min

19.外形尺寸：14050mm×3600mm×3220mm

20.冷卻泵流量：50L/min

21.機床凈重：32000kg

22.機床總功率：約35Kw

二. 機床主要結構特點

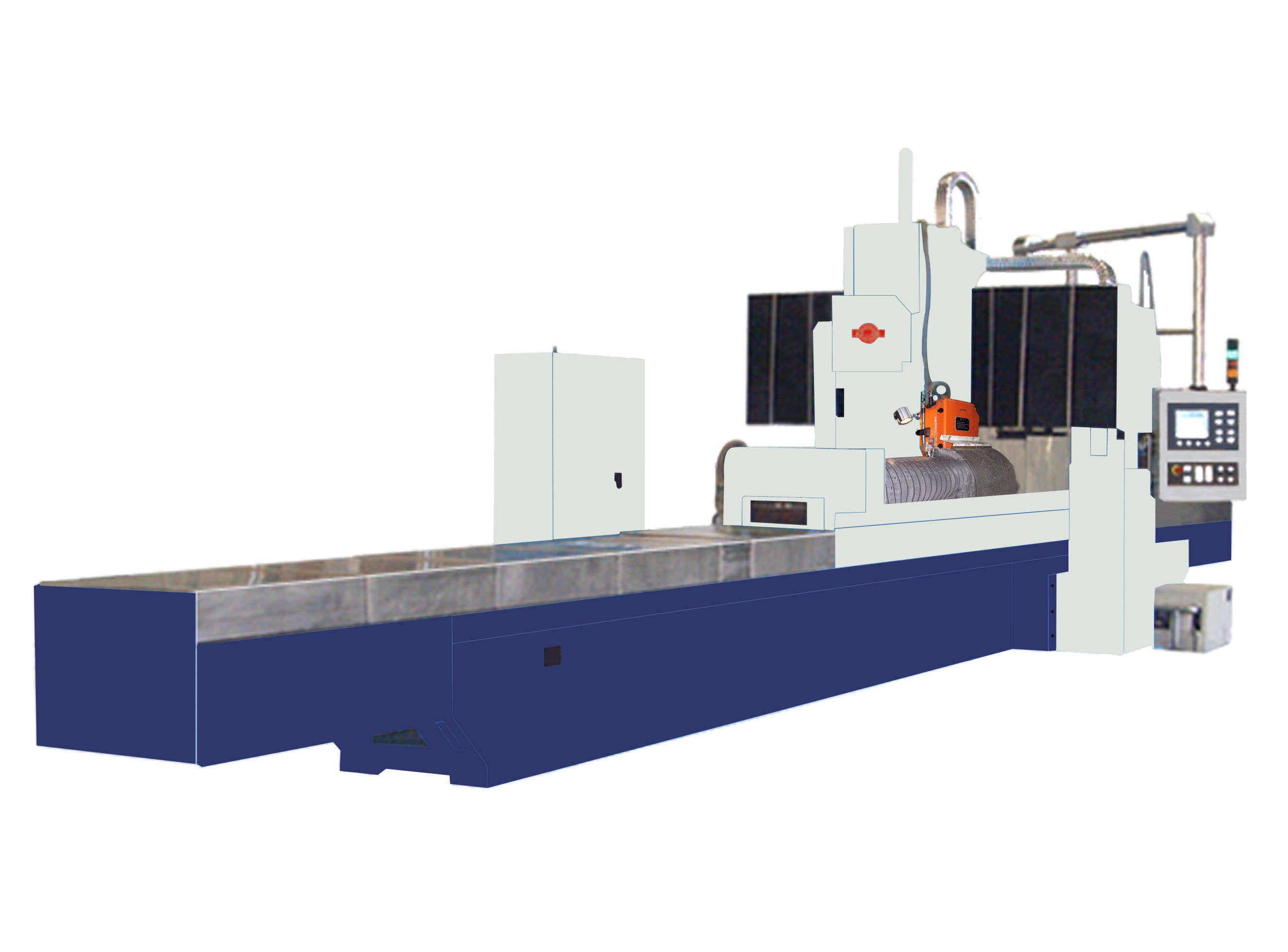

1. 本機床采用固定橫梁封閉框架龍門結構。機床具有X軸（縱向移動）、Y軸（橫向移動）、Z軸（垂直移動）A軸（分度頭旋轉）、Z1軸（砂輪修整器垂直移動）五個數控坐標軸，利用成型砂輪表面磨削瓦楞輥的齒形，機床同時采用X軸、Z軸兩軸聯動的方式進行磨削使機床具有曲線磨削功能，適用于瓦楞輥全長上的中凸磨削要求。

2. 本機床磨頭上方裝有砂輪修整器能實現機床在加工過程中，進行砂輪自動修整的功能，極大的提高了生產效率。

3. 工作臺上配有數控分度頭。為了提高分度精度，將分度頭配備圓光柵尺實現全閉環控制，使分度頭的分度精度≤±5″，適合磨削高速瓦楞輥。

4. 工作臺上裝有瓦楞輥托架。托架可根據瓦楞輥長度的不同，在工作臺上移動，便于工件裝卡定位

5. 工作臺與床身導軌采用定容式靜壓導軌。

6. 垂直及橫向?qū)к壘捎描備摑L動導軌。X、Y、Z、Z1四軸驅動均采用滾珠絲杠交流伺服電機驅動。進給靈敏、定位可靠。絲杠及導軌塊均采用潤滑泵自動潤滑。

7. 磨頭采用套筒式結構。磨頭電機選用主軸變頻電機，可保證橫線速度磨削。

8. 床身采用不銹鋼防護罩。

9. 液壓系統設計規范，液壓元件擇優選用。

10.冷卻系統配有磁性分離器.

三. 機床的數控系統

1. 機床采用西門子828D系統。

2. 顯示器選用西門子10.4″彩色液晶顯示器。

3. 配備可移動式電子手輪用于X、Y、Z、A、Z1的微量手動調整并帶有軸選擇和倍率選擇開關。
